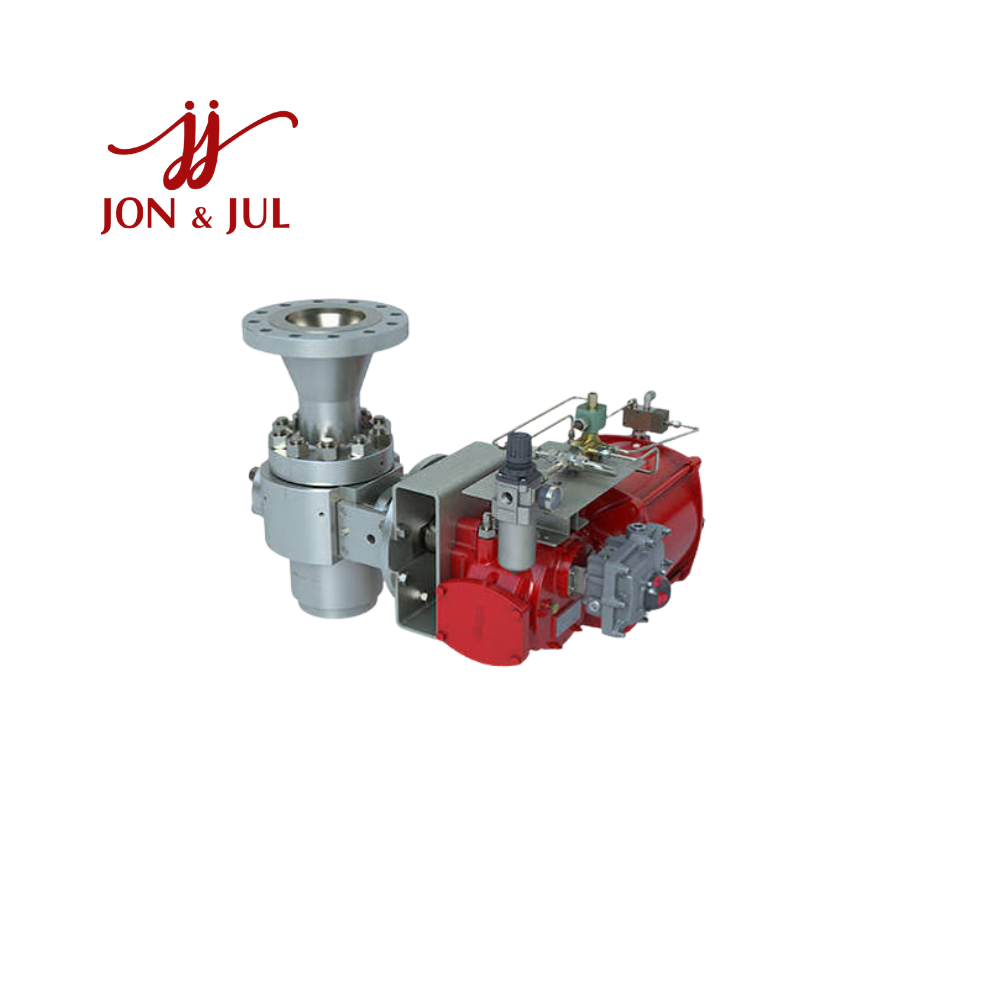

2-1/2-3538W-1-114-FB2000-GS628-PR-CLS Dresser Valve Vietnam – Van xả áp suất bi điều khiển bằng Pilot với bộ truyền động GS628

Giới thiệu

2-1/2-3538W-1-114-FB2000-GS628-PR-CLS Dresser Valve là cấu hình Consolidated Power Relief Ball Valve của Dresser, được thiết kế cho các hệ thống yêu cầu xả và bảo vệ quá áp với khả năng điều khiển chính xác. Model sử dụng LeDeen GS628 Actuator, kết hợp với kết cấu van 3538W để đáp ứng các ứng dụng công nghiệp có áp suất và nhiệt độ cao.

Mã 3538W thuộc dòng Consolidated 3500 Series Safety Relief Valve, với bore 2.00 inch (50,8 mm) và diện tích lỗ hiệu dụng khoảng 3,142 in² (20,27 cm²). Cấu hình 3538W sử dụng kết nối đầu vào 2-1/2 inch dạng butt weld và đầu ra 4 inch ASME Class 900.

Với thiết kế phục vụ các hệ thống công nghiệp quan trọng, thiết bị phù hợp cho nhà máy nhiệt điện, dầu khí, hóa dầu, hệ thống hơi và các dây chuyền công nghệ yêu cầu bảo vệ thiết bị khỏi tình trạng quá áp.

Đặc điểm nổi bật

  • Van xả áp suất chính hãng Dresser / Consolidated.

  • Cấu hình 2-1/2-3538W-1-114-FB2000-GS628-PR-CLS.

  • Thuộc dòng Consolidated 3500 Series.

  • Thiết kế Power Relief Ball Valve.

  • Sử dụng LeDeen GS628 Actuator.

  • Kết nối đầu vào 2-1/2 inch.

  • Kiểu kết nối đầu vào Butt Weld.

  • Kết nối đầu ra 4 inch – ASME Class 900.

  • Bore danh nghĩa 2.00 inch (50,8 mm).

  • Diện tích lỗ hiệu dụng khoảng 3,142 in².

  • Phù hợp với các hệ thống áp suất cao.

  • Thiết kế phục vụ các ứng dụng bảo vệ quá áp quan trọng.

Thông số kỹ thuật

Thông số Giá trị
Model 2-1/2-3538W-1-114-FB2000-GS628-PR-CLS
Hãng Dresser / Consolidated
Dòng van Consolidated 3500 Series
Loại Power Relief Ball Valve
Kiểu vận hành Kết hợp Pilot / Actuator theo cấu hình
Actuator LeDeen GS628
Valve Type 3538W
Bore 2.00 inch (50,8 mm)
Orifice Area 3,142 in² (20,27 cm²)
Inlet Size 2-1/2 inch (63,5 mm)
Inlet Connection 3092 LTD Butt Weld
Outlet Size 4 inch (101,6 mm)
Outlet Class ASME Class 900
Ứng dụng Bảo vệ quá áp, hệ thống hơi và quy trình công nghiệp

Các thông số về bore, diện tích lỗ và cấu hình kết nối của 3538W được xác nhận trong tài liệu kỹ thuật dòng Consolidated 3500.

Lưu ý: Mã 2-1/2-3538W-1-114-FB2000-GS628-PR-CLS là một mã cấu hình hoàn chỉnh, trong đó các hậu tố liên quan đến actuator, pilot/control configuration, vật liệu và tùy chọn sản phẩm. Vì vậy, các thông số như set pressure, nhiệt độ làm việc, vật liệu cụ thể và đặc tính pilot cần được xác nhận theo nameplate hoặc datasheet của đúng serial/configuration khi lựa chọn thay thế.

Ứng dụng trong nhà máy nhiệt điện

  • Bảo vệ hệ thống hơi khỏi tình trạng quá áp.

  • Bảo vệ đường ống và thiết bị áp lực.

  • Hệ thống boiler và steam generation.

  • Hệ thống turbine và auxiliary steam.

  • Đường hơi công nghệ áp suất cao.

  • Hệ thống dầu và khí nhiên liệu.

  • Nhà máy hóa dầu.

  • Nhà máy lọc dầu.

  • Hệ thống process công nghiệp.

  • Tích hợp vào hệ thống bảo vệ áp suất của nhà máy.

Trong nhà máy nhiệt điện, 2-1/2-3538W-1-114-FB2000-GS628-PR-CLS Dresser Valve có thể được sử dụng trong các hệ thống cần bảo vệ thiết bị và đường ống trước nguy cơ áp suất vượt quá giới hạn thiết kế. Khi điều kiện áp suất đạt mức cài đặt, hệ thống relief/pilot sẽ điều khiển cơ cấu van để thực hiện chức năng xả áp, qua đó giảm nguy cơ hư hỏng thiết bị và tăng độ an toàn cho hệ thống.

Dòng 3538W được thiết kế với kết nối đầu vào 2-1/2" dạng butt weld và đầu ra 4" Class 900, phù hợp với những hệ thống công nghiệp yêu cầu kết nối chắc chắn và khả năng chịu áp cao.

Ứng dụng trong dầu khí và hóa chất

Trong nhà máy lọc dầu, hóa dầu và các hệ thống process, van có thể được bố trí tại các thiết bị hoặc đường ống cần bảo vệ khỏi hiện tượng tăng áp bất thường. Việc sử dụng actuator GS628 giúp cấu hình van phù hợp với các hệ thống cần điều khiển/xả áp bằng cơ cấu truyền động chuyên dụng.

Đặc biệt, cấu hình 3538W có đầu vào 2-1/2" và đầu ra 4" Class 900, cho phép tích hợp vào các hệ thống đường ống công nghiệp có yêu cầu cao về độ bền cơ học và khả năng chịu áp.

Ưu điểm của Dresser 3538W

1. Thiết kế cho ứng dụng áp suất cao
Cấu hình 3538W thuộc dòng Consolidated 3500 Series, được sử dụng cho các hệ thống công nghiệp quan trọng.

2. Kết nối chắc chắn
Đầu vào dạng butt weld giúp tạo liên kết chắc chắn với đường ống, phù hợp với các hệ thống công nghiệp có yêu cầu cao.

3. Đầu ra Class 900
Kết nối đầu ra 4 inch ASME Class 900 phù hợp với các hệ thống áp suất cao.

4. Actuator LeDeen GS628
Bộ truyền động GS628 cho phép cấu hình van đáp ứng các yêu cầu điều khiển và bảo vệ áp suất chuyên dụng.

5. Phù hợp các hệ thống quan trọng
Có thể ứng dụng trong điện lực, dầu khí, hóa chất, hóa dầu và các quy trình công nghiệp yêu cầu độ tin cậy cao.

Kết luận

2-1/2-3538W-1-114-FB2000-GS628-PR-CLS Dresser Valve Vietnam là cấu hình Consolidated Power Relief Ball Valve chuyên dụng, kết hợp van 3538W với LeDeen GS628 Actuator để đáp ứng các yêu cầu bảo vệ và điều khiển áp suất trong hệ thống công nghiệp.

Với bore 2.00 inch, đầu vào 2-1/2" Butt Weld, đầu ra 4" ASME Class 900 và thiết kế thuộc dòng Consolidated 3500 Series, sản phẩm phù hợp cho các ứng dụng trong nhà máy nhiệt điện, dầu khí, lọc hóa dầu, hóa chất, hệ thống hơi và các dây chuyền công nghệ áp suất cao.
