PGN1000F00 CAREL Vietnam – Màn hình đồ họa pGN1 132×64 Pixel cho hệ thống điều khiển HVAC & Chiller

Giới thiệu

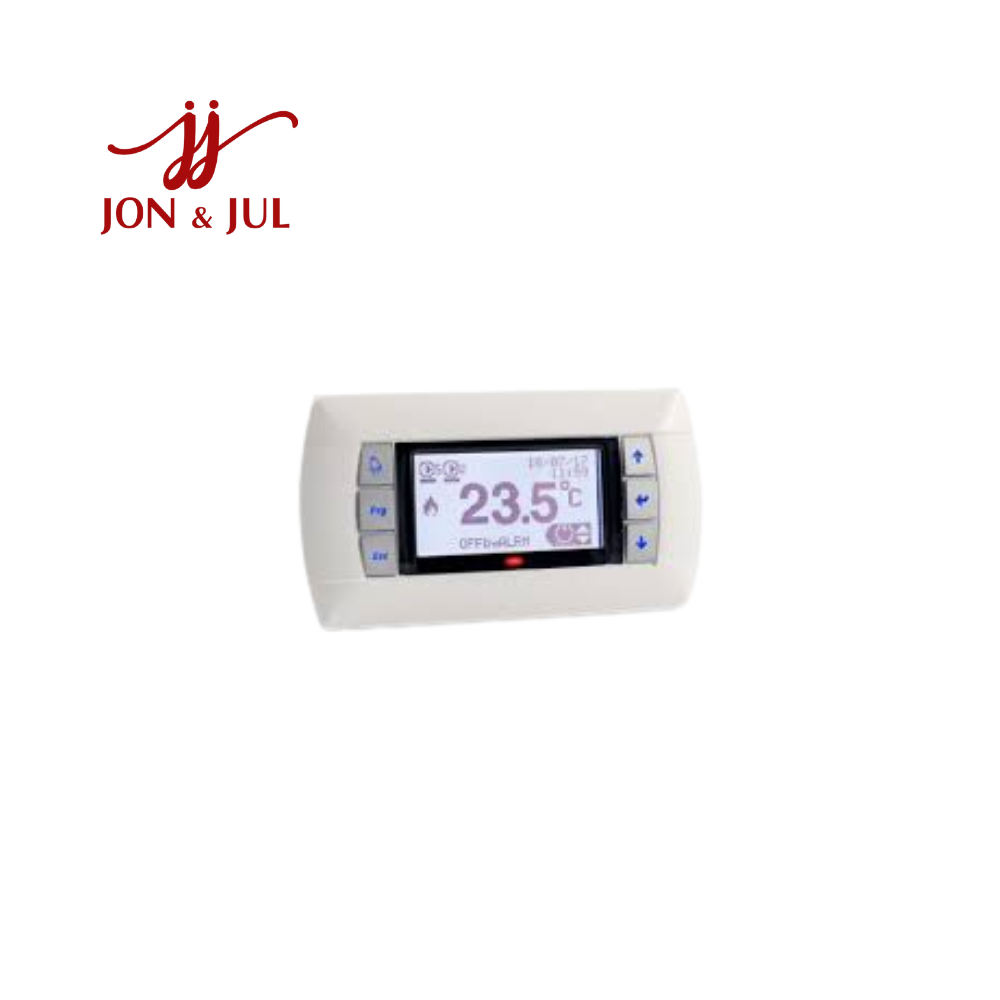

PGN1000F00 CAREL là màn hình đồ họa pGN1 (Graphic Display Terminal) được thiết kế để giao tiếp với các bộ điều khiển CAREL pCO, phục vụ việc hiển thị thông số và vận hành các hệ thống HVAC, Chiller, điều hòa không khí và điện lạnh công nghiệp. Mã PGN1000F00 được CAREL liệt kê với cấu hình pGN1, độ phân giải 132 × 64 pixel, lắp đặt dạng panel.

Thiết bị đóng vai trò như giao diện HMI giữa người vận hành và bộ điều khiển pCO, cho phép theo dõi trạng thái hệ thống, xem các thông số vận hành, truy cập menu cài đặt và xử lý cảnh báo.

Đặc điểm nổi bật

  • Model: PGN1000F00.
  • Hãng sản xuất: CAREL.
  • Loại: pGN1 Graphic Display.
  • Độ phân giải 132 × 64 pixel.
  • Công nghệ màn hình đồ họa FSTN.
  • Khu vực hiển thị khoảng 72 × 36 mm.
  • Thiết kế panel mounting.
  • Mặt trước đạt IP65.
  • Đèn nền màu trắng thuộc dòng pGN.
  • Kết nối với bộ điều khiển pCO thông qua giao tiếp RS485/pLAN.
  • Ứng dụng trong hệ thống HVAC, Chiller và Refrigeration.

Thông số kỹ thuật

Thông số Giá trị
Model PGN1000F00
Hãng CAREL
Dòng sản phẩm pGN1
Loại thiết bị Graphic Display / User Terminal
Độ phân giải 132 × 64 pixel
Công nghệ hiển thị FSTN Graphic
Vùng hiển thị 72 × 36 mm
Đèn nền White
Kiểu lắp đặt Panel Mounting
Cấp bảo vệ mặt trước IP65
Giao tiếp RS485 / pLAN
Nguồn Qua pCO hoặc nguồn ngoài theo cấu hình
Nhiệt độ hoạt động Khoảng -20 đến 60°C
Ứng dụng HVAC, Chiller, Refrigeration

Các thông số về độ phân giải, panel mounting và IP65 được các tài liệu/catalog của CAREL và các nguồn kỹ thuật đối chiếu xác nhận.

PGN1000F00 hoạt động như thế nào?

PGN1000F00 không phải là bộ điều khiển trung tâm độc lập. Đây là terminal hiển thị và giao tiếp dành cho bộ điều khiển CAREL pCO.

Phần mềm ứng dụng được lưu trên bo mạch pCO, vì vậy terminal không cần cài đặt phần mềm điều khiển riêng. Người vận hành sử dụng màn hình và bàn phím trên PGN1000F00 để tương tác với chương trình đang chạy trên bộ điều khiển.

Giao tiếp giữa terminal và pCO sử dụng kết nối pLAN/RS485, giúp truyền dữ liệu điều khiển và thông tin hiển thị giữa hai thiết bị.

Ứng dụng trong hệ thống HVAC & Chiller

PGN1000F00 CAREL phù hợp cho các hệ thống:

  • Chiller công nghiệp.
  • Chiller giải nhiệt nước.
  • Chiller giải nhiệt gió.
  • Hệ thống HVAC.
  • AHU và hệ thống xử lý không khí.
  • Máy điều hòa công nghiệp.
  • Hệ thống refrigeration.
  • Kho lạnh.
  • Hệ thống điều khiển nhiệt độ.
  • Các thiết bị sử dụng bộ điều khiển CAREL pCO.

Trong hệ thống Chiller/HVAC, màn hình PGN1000F00 giúp người vận hành theo dõi các thông số như trạng thái máy nén, nhiệt độ, cảnh báo, trạng thái quạt/bơm và các tham số điều khiển tùy theo chương trình được lập trình trên pCO.

Ưu điểm của CAREL PGN1000F00

1. Hiển thị đồ họa rõ ràng

Độ phân giải 132 × 64 pixel cho phép hiển thị chữ, biểu tượng và các giao diện đồ họa do chương trình ứng dụng trên pCO thiết lập.

2. Phù hợp môi trường công nghiệp

Mặt trước đạt IP65, giúp bảo vệ khu vực hiển thị khỏi bụi và nước, phù hợp với các tủ điều khiển HVAC và thiết bị lạnh công nghiệp.

3. Thiết kế lắp chìm trên tủ

Kiểu panel mounting giúp PGN1000F00 được tích hợp trực tiếp trên mặt tủ hoặc bảng điều khiển, tạo giao diện vận hành gọn gàng.

4. Tương thích hệ sinh thái CAREL pCO

Dòng pGN được thiết kế để thay thế/tương thích với các terminal đồ họa thuộc dòng pGD/pGD1/pGDE trong hệ thống phù hợp.

PGN1000F00 trong hệ thống điều khiển Chiller

Một hệ thống Chiller sử dụng bộ điều khiển CAREL pCO có thể sử dụng PGN1000F00 như giao diện vận hành tại tủ máy.

Người vận hành có thể sử dụng terminal để:

Theo dõi → Cài đặt → Kiểm tra cảnh báo → Điều chỉnh thông số → Giám sát trạng thái hệ thống

Nhờ đó, kỹ thuật viên có thể kiểm tra tình trạng hoạt động của hệ thống trực tiếp tại máy mà không cần truy cập vào bo mạch điều khiển.

Kết luận

PGN1000F00 CAREL Vietnam là màn hình đồ họa pGN1 132 × 64 pixel, được thiết kế để làm giao diện vận hành cho các hệ thống điều khiển CAREL pCO trong HVAC, Chiller và Refrigeration.

Với độ phân giải 132 × 64 pixel, màn hình FSTN, đèn nền trắng, panel mounting và cấp bảo vệ IP65, PGN1000F00 là giải pháp phù hợp để hiển thị thông số, giám sát trạng thái và vận hành hệ thống HVAC/Chiller trong môi trường công nghiệp.
