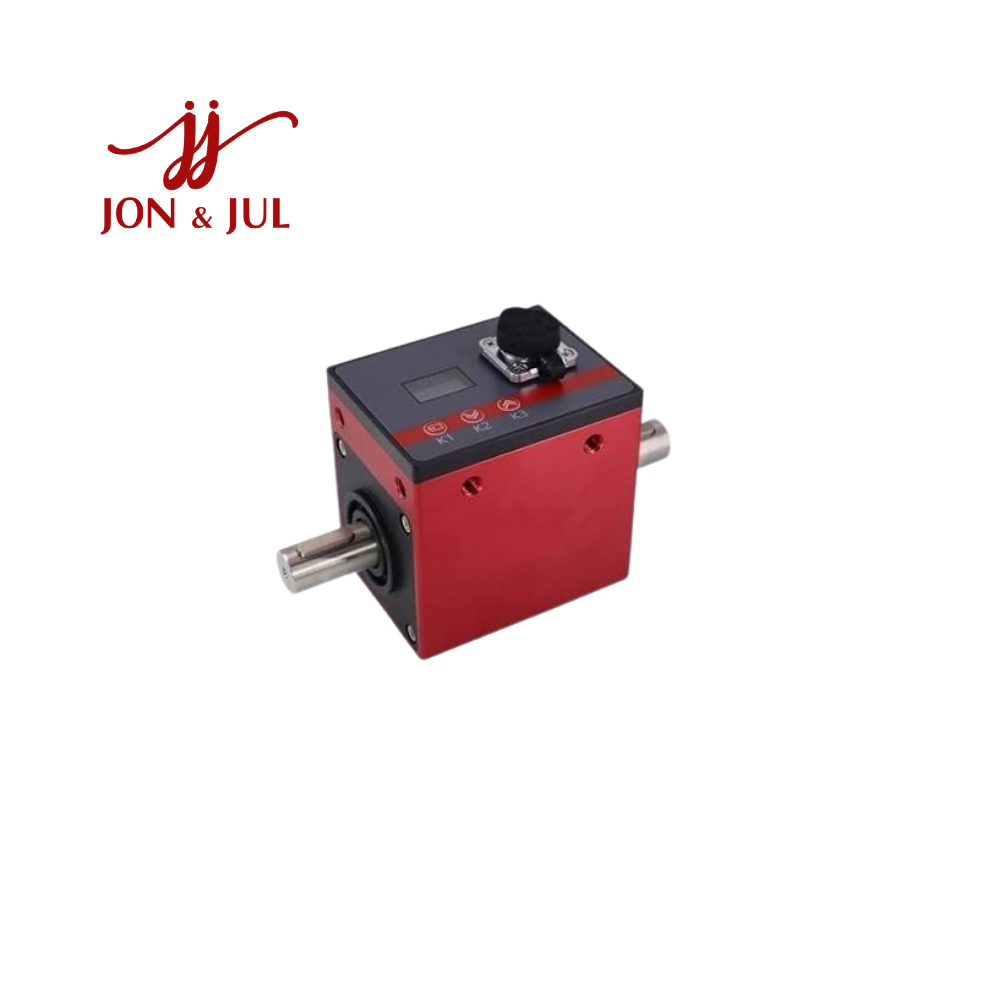

ATO-TQS-D03 ATO Viet Nam

Xuất sứ: USA

Nhà cung cấp: Jon-Jul

Hãng sản xuất: ATO Vietnam

Liên hệ tư vấn

Mr Anh Duy

anhduy@jon-jul.com

0379574554

ATO-TQS-D03 ATO Vietnam

1. Giới thiệu sản phẩm

ATO-TQS-D03 là cảm biến mô-men xoắn quay kỹ thuật số (Digital Rotary Torque Sensor) của ATO, được sử dụng để đo mô-men xoắn và tốc độ quay của các hệ thống truyền động cơ khí trong thời gian thực.

Thiết bị tích hợp chức năng đo mô-men xoắn, tốc độ và tính toán công suất, đồng thời có màn hình hiển thị trực tiếp các giá trị đo. ATO-TQS-D03 sử dụng nguyên lý đo không tiếp xúc, giúp giảm yêu cầu bảo trì và phù hợp với các hệ thống có chuyển động quay liên tục.

Dòng cảm biến hỗ trợ nhiều cấp dải đo từ 0,1 Nm đến 10.000 Nm, cho phép lựa chọn theo mô-men làm việc của từng hệ thống máy móc.

2. Đặc điểm nổi bật

Đo mô-men xoắn quay theo thời gian thực

ATO-TQS-D03 có khả năng theo dõi mô-men xoắn trong quá trình trục quay hoạt động, phù hợp cho việc kiểm tra tải và đặc tính truyền động của động cơ, hộp số và các cơ cấu quay.

Đo đồng thời mô-men xoắn và tốc độ

Ngoài giá trị mô-men xoắn, thiết bị còn đo tốc độ quay và có thể tính toán trực tiếp giá trị công suất. Các thông số được hiển thị trên màn hình của cảm biến.

Thiết kế đo không tiếp xúc

Cấu trúc non-contact giúp giảm hao mòn cơ khí trong quá trình vận hành và không yêu cầu bảo trì theo kiểu cảm biến sử dụng tiếp điểm/slip ring.

Màn hình hiển thị tích hợp

Thiết bị được trang bị màn hình độ phân giải 128 × 64, hiển thị các giá trị mô-men xoắn, tốc độ và công suất trực tiếp tại vị trí lắp đặt.

Nhiều dạng tín hiệu đầu ra

ATO-TQS-D03 hỗ trợ các tín hiệu analog như ±5 V, 0–10 V và 4–20 mA, đồng thời hỗ trợ RS485/Modbus để kết nối với thiết bị đo và hệ thống điều khiển.

Độ ổn định cao

Cảm biến có độ phi tuyến khoảng 0,1% FS, độ trễ 0,03% FS và độ lặp lại 0,03% FS, đáp ứng các yêu cầu đo mô-men xoắn trong kiểm tra máy móc và hệ thống truyền động.

3. Thông số kỹ thuật

Thông số ATO-TQS-D03
Thương hiệu ATO
Model ATO-TQS-D03
Model kỹ thuật ATO-TQS-DYN-200
Loại sản phẩm Digital Rotary Torque Sensor
Chức năng Đo mô-men xoắn, tốc độ và công suất
Nguyên lý Đo mô-men xoắn quay không tiếp xúc
Dải đo 0,1 Nm đến 10.000 Nm
Độ phi tuyến 0,1% FS
Độ trễ 0,03% FS
Độ lặp lại 0,03% FS
Drift điểm zero theo nhiệt độ < 0,01% FS/°C
Ảnh hưởng nhiệt độ đến output < 0,01% FS/°C
Nguồn cấp 24 VDC
Dòng tiêu thụ < 150 mA
Tải đầu ra ≥ 2 kΩ
Output mô-men ±5 V / 0–10 V / 4–20 mA
Output tốc độ 60 pulse/revolution
Giao tiếp RS485 / Modbus
Màn hình LCD, hiển thị torque/speed/power
Độ phân giải màn hình 128 × 64
Khả năng quá tải 200% FS
Cấu hình Zero, calibration, filtering...
Trọng lượng Khoảng 1,3–16 kg tùy dải đo
Kết nối máy tính USB–RS485 tùy chọn

ATO công bố các phiên bản ATO-TQS-D03 với nhiều dải công suất đo khác nhau, từ 0,1–5 Nm; 10–100 Nm; 200–300 Nm; 500–800 Nm; 1.000–5.000 Nm đến 10.000 Nm. Vì vậy, khi đặt hàng cần xác định chính xác capacity và đường kính trục đối với các phiên bản mô-men thấp.

4. Ứng dụng

ATO-TQS-D03 được sử dụng trong các hệ thống cần đo mô-men xoắn của trục quay, đặc biệt trong kiểm tra và đánh giá hệ thống truyền động:

  • Động cơ điện: đo mô-men xoắn đầu ra và tốc độ quay của motor.
  • Hộp số: kiểm tra mô-men truyền qua trục và hiệu suất truyền động.
  • Băng thử động cơ: thu thập dữ liệu torque, speed và power.
  • Máy móc tự động: giám sát mô-men của các cơ cấu truyền động quay.
  • Thiết bị sản xuất: kiểm tra tải và đặc tính hoạt động của hệ thống cơ khí.
  • Máy bơm, quạt và máy nén: đo mô-men của trục dẫn động trong quá trình vận hành.
  • Robot và hệ thống cơ điện: kiểm tra mô-men trong các cơ cấu truyền động.
  • Phòng thí nghiệm và R&D: thu thập dữ liệu mô-men xoắn phục vụ nghiên cứu, thử nghiệm và đánh giá thiết bị.

Tín hiệu ±5 V, 0–10 V, 4–20 mA và RS485 giúp cảm biến có thể tích hợp với PLC, bộ thu thập dữ liệu, hệ thống đo lường hoặc các hệ thống điều khiển tự động tương thích.

5. Tổng kết

ATO-TQS-D03 ATO Vietnam là cảm biến mô-men xoắn quay kỹ thuật số tích hợp khả năng đo torque, speed và power trong cùng một thiết bị. Thiết kế đo không tiếp xúc, màn hình hiển thị trực tiếp và nhiều lựa chọn tín hiệu đầu ra giúp sản phẩm phù hợp với các hệ thống kiểm tra động cơ, hộp số, máy móc quay và thiết bị tự động hóa.

Với dải lựa chọn từ 0,1 Nm đến 10.000 Nm, độ phi tuyến 0,1% FS, hỗ trợ ±5 V, 0–10 V, 4–20 mA và RS485/Modbus, ATO-TQS-D03 có thể được cấu hình theo yêu cầu mô-men của từng hệ thống.
