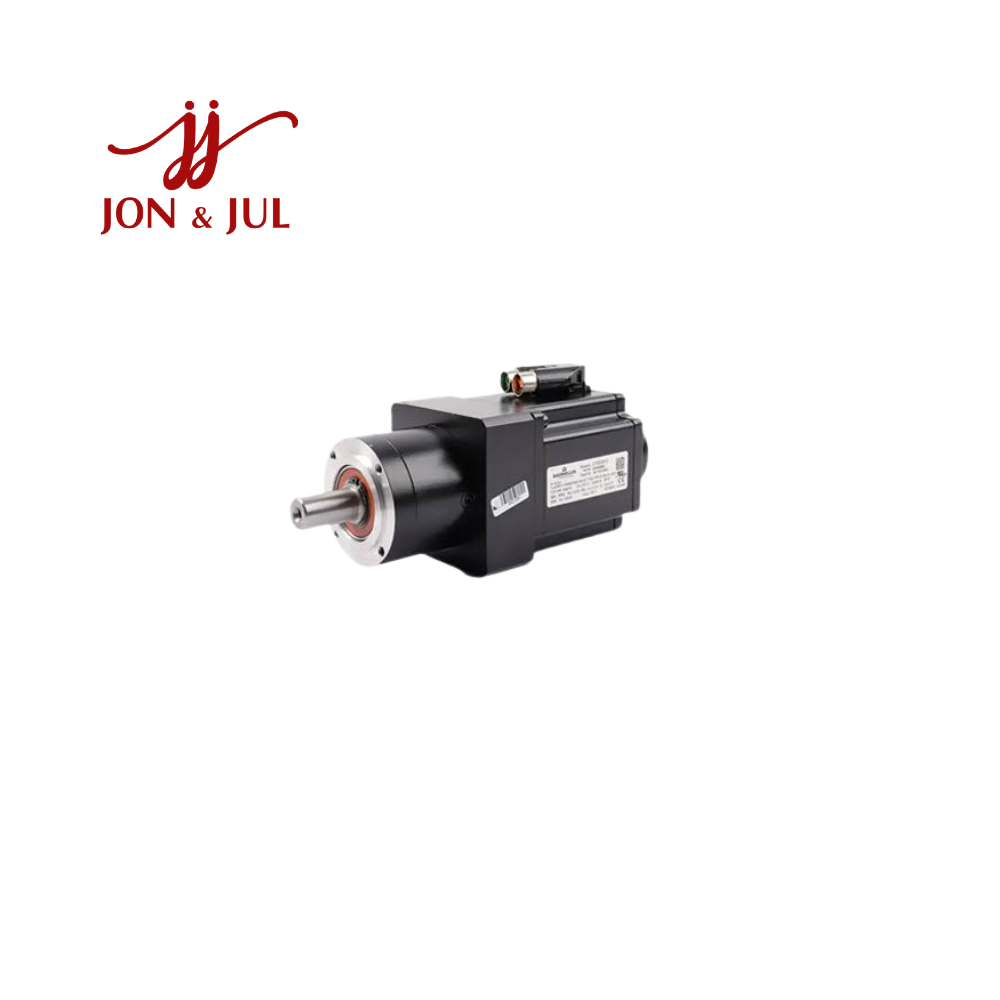

DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2 Baumüller Vietnam
Xuất sứ: Germany
Nhà cung cấp: Jon-Jul
Hãng sản xuất: Baumuller VietNam
0379574554DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2 Baumüller Vietnam – Động cơ Servo đồng bộ nhỏ gọn, mật độ mô-men xoắn cao
Giới thiệu
DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2 là động cơ servo đồng bộ 3 pha dòng DSC1 của Baumüller, được thiết kế cho các hệ thống motion control và tự động hóa công nghiệp yêu cầu điều khiển chính xác về tốc độ, vị trí và mô-men xoắn.
Model này thuộc kích thước DSC1-045, mã nhà sản xuất được ghi nhận là 00483742, Item No. 536052.
Baumüller mô tả DSC1 là dòng servo motor có kích thước nhỏ, trọng lượng thấp và mật độ mô-men xoắn cao, phù hợp đặc biệt với các trục chuyển động trong máy công nghiệp. Dòng DSC1-045 có phạm vi công suất khoảng 0,5–4 kW và tốc độ định mức trong khoảng 2.000–4.000 rpm, tùy cấu hình.
Đặc điểm nổi bật
- Model: DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2
- Hãng: Baumüller – Germany.
- Loại: AC Servo Motor / Synchronous Servo Motor.
- Series: DSC1.
- Frame size: DSC1-045.
- Thiết kế nhỏ gọn, trọng lượng thấp.
- Mật độ mô-men xoắn cao.
- Phù hợp điều khiển chuyển động chính xác.
- Tốc độ của dòng DSC1 có thể lên đến 4.000 rpm.
- Thiết kế bề mặt nhẵn, thuận tiện cho việc lắp đặt và hạn chế bám bẩn.
- Có nhiều lựa chọn về cấu hình encoder, phanh và kết nối tùy phiên bản.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2 |
| Hãng sản xuất | Baumüller |
| Series | DSC1 |
| Loại | Động cơ Servo đồng bộ 3 pha |
| Frame size | 045 |
| Mã nhà sản xuất | 00483742 |
| Item No. | 536052 |
| Điện áp hệ thống tham khảo | 3 AC 400 V |
| Công suất | Khoảng 1,1 kW |
| Tốc độ định mức | 4.000 rpm |
| Mô-men xoắn định mức | Khoảng 2,7 Nm |
| Mô-men xoắn cực đại | Khoảng 17 Nm |
| Cấp bảo vệ dòng DSC1 | IP64 tiêu chuẩn |
| Kiểu lắp đặt | IM B5 / IM V1 / IM V3 tùy cấu hình |
| Xuất xứ | Germany |
Thông số 1,1 kW, 4.000 rpm và khoảng 2,7 Nm được các nguồn phân phối tại Việt Nam ghi nhận cho cấu hình này; tài liệu Baumüller chính thức xác nhận DSC1-045 thuộc dải công suất 0,5–4 kW và tốc độ 2.000–4.000 rpm.
Lưu ý: Chuỗi mã DSC1-045SO64U-40-54-EOA-DPP-K-AN-O+AS2 là mã cấu hình rất cụ thể. Khi thay thế cần đối chiếu nameplate, encoder/feedback, phanh, kiểu đầu nối, điện áp và dữ liệu motor để đảm bảo tương thích chính xác. Không nên chỉ dựa vào kích thước DSC1-045 để thay thế.
Nguyên lý hoạt động
DSC1 là động cơ servo được sử dụng trong hệ thống điều khiển vòng kín:
PLC / Motion Controller → Servo Drive → DSC1 Servo Motor → Cơ cấu máy
Servo drive điều khiển dòng điện cấp cho motor dựa trên lệnh chuyển động và tín hiệu phản hồi. Nhờ đó, hệ thống có thể kiểm soát chính xác:
- Vị trí.
- Tốc độ.
- Mô-men xoắn.
- Gia tốc và giảm tốc.
- Đồng bộ chuyển động giữa nhiều trục.
Điều này đặc biệt quan trọng trong các máy có chuyển động lặp lại nhanh và yêu cầu độ chính xác cao.
Ứng dụng trong tự động hóa công nghiệp
DSC1-045 Baumüller phù hợp với nhiều hệ thống motion control như:
- Máy đóng gói.
- Máy in công nghiệp.
- Máy dệt.
- Máy gia công kim loại.
- Máy sản xuất nhựa.
- Máy CNC.
- Máy tự động hóa nhiều trục.
- Robot và cơ cấu servo.
- Máy xử lý vật liệu.
- Dây chuyền sản xuất tự động.
