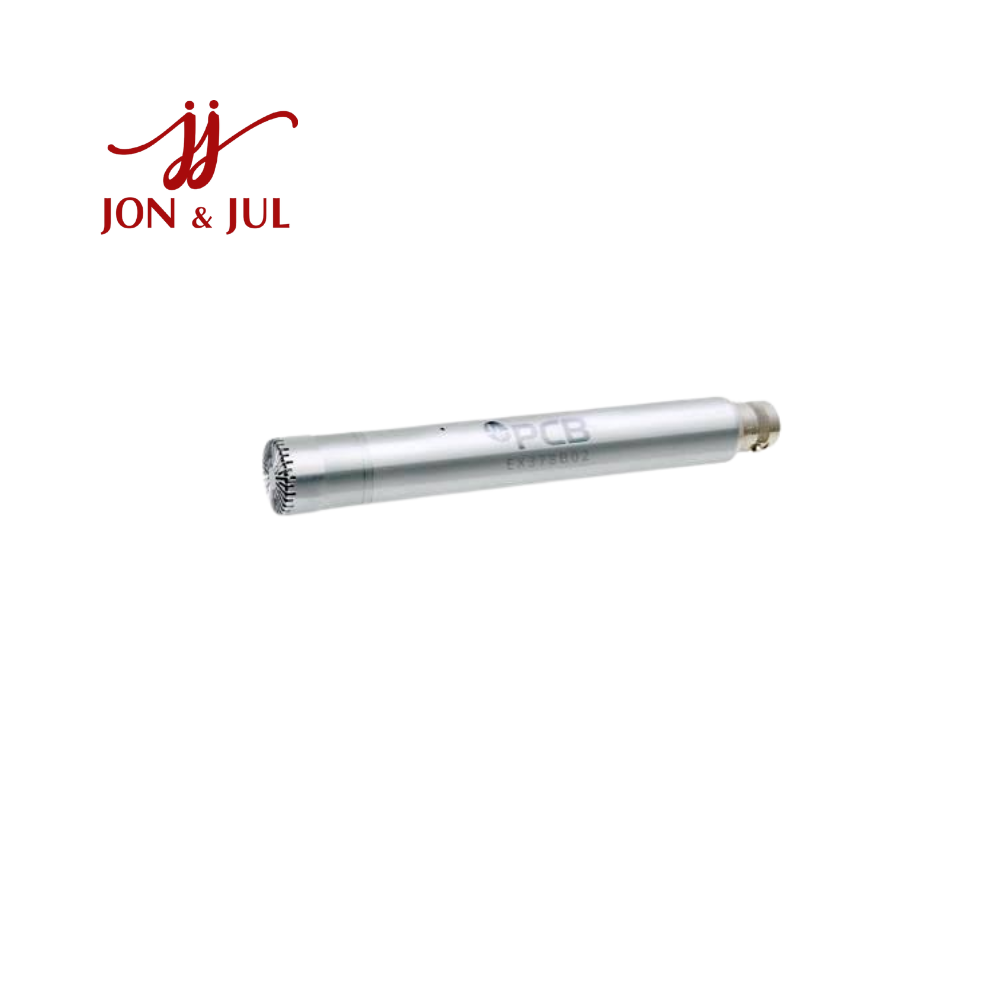

EX378B02 PCB Piezotronics Vietnam

1. Giới thiệu sản phẩm

EX378B02 PCB Piezotronics là hệ thống microphone tụ điện prepolarized 1/2 inch kết hợp preamplifier ICP®, được thiết kế chuyên dụng cho các phép đo âm thanh trong khu vực nguy hiểm và môi trường có nguy cơ cháy nổ.

Khác với microphone thông thường, EX378B02 được thiết kế theo yêu cầu Intrinsic Safety, cho phép sử dụng trong các môi trường có khí hoặc hơi dễ cháy mà thiết bị đo thông thường có thể bị hạn chế. Hệ thống sử dụng microphone free-field, đáp ứng dải tần từ 3,75 Hz đến 20 kHz và có độ nhạy danh định 50 mV/Pa.

Sản phẩm bao gồm microphone cartridge 1/2", preamplifier và hiệu chuẩn hệ thống, phù hợp cho các phép đo tiếng ồn, phân tích âm học và kiểm tra âm thanh trong môi trường công nghiệp đặc thù.

2. Đặc điểm nổi bật

Thiết kế Intrinsically Safe

EX378B02 được thiết kế cho các khu vực có khí quyển nguy hiểm và môi trường có nguy cơ cháy nổ. Sản phẩm được công bố với các phê duyệt ATEX, IECEx, ETL và ANZEx, giúp mở rộng khả năng sử dụng trong các khu vực được phân loại nguy hiểm.

Microphone prepolarized 1/2"

Thiết bị sử dụng microphone tụ điện 1/2 inch prepolarized, không yêu cầu nguồn phân cực bên ngoài. Thiết kế này kết hợp với preamplifier ICP® để cung cấp tín hiệu đo phù hợp với các hệ thống thu thập dữ liệu âm thanh.

Đặc tính Free-Field

EX378B02 sử dụng đặc tính đáp ứng Free-Field tại góc tới 0°, phù hợp với các phép đo âm thanh trong trường tự do và các bài kiểm tra tiếng ồn chính xác.

Dải tần rộng

Dải đáp ứng 3,75 Hz – 20 kHz ở ±2 dB bao phủ phần lớn dải âm thanh nghe được, đồng thời cho phép thực hiện các phép đo và phân tích âm học có yêu cầu về độ rộng băng tần.

Độ nhạy 50 mV/Pa

Microphone có độ nhạy danh định 50 mV/Pa, tương đương -26 dB re 1 V/Pa ±1,5 dB, giúp thu nhận và chuyển đổi biến thiên áp suất âm thanh thành tín hiệu điện để phân tích.

Dynamic range lớn

EX378B02 có dynamic range 137 dB re 20 µPa tại giới hạn méo 3%, phù hợp với các phép đo từ mức âm thanh thấp đến mức âm thanh cao trong phạm vi làm việc của thiết bị.

3. Thông số kỹ thuật

Thông số	EX378B02
Thương hiệu	PCB Piezotronics
Model	EX378B02
Loại sản phẩm	Intrinsically Safe ICP® Microphone System
Loại microphone	Prepolarized condenser microphone
Đường kính microphone	1/2"
Đặc tính đáp ứng	Free-Field
Độ nhạy	50 mV/Pa
Độ nhạy ±1,5 dB	-26 dB re 1 V/Pa
Dải tần ±2 dB	3,75 – 20.000 Hz
Dải tần ±1 dB	7 – 10.000 Hz
Lower limiting frequency	1 – 3 Hz
Inherent noise	15,5 dB(A) re 20 µPa
Dynamic range	137 dB re 20 µPa
Điện áp phân cực	0 V
Điện áp kích thích	20 – 30 VDC
Constant current excitation	2 – 20 mA
Output bias voltage	10 – 14 VDC
Maximum output	±7 Vpk
Output impedance	<50 Ω
Vật liệu vỏ	Stainless Alloy
Kiểu thông gió	Rear
Đầu nối	BNC Jack
Ren lắp đặt	0.5-60 UNS
Kích thước có grille	13,2 × 102,1 mm
Kích thước không grille	12,7 × 101,2 mm
Khối lượng	53 g
Nhiệt độ hoạt động	-40 đến +80°C
Chứng nhận	ATEX, IECEx, ETL, ANZEx
Hiệu chuẩn đi kèm	ACS-63, Calibration with TEDS

Các thông số trên được đối chiếu từ datasheet và trang sản phẩm chính thức của PCB Piezotronics.

4. Ứng dụng

EX378B02 được sử dụng cho các phép đo âm thanh và tiếng ồn tại những khu vực mà thiết bị đo thông thường bị hạn chế do yêu cầu an toàn cháy nổ.

Một số ứng dụng tiêu biểu:

Nhà máy dầu khí và hóa dầu: đo tiếng ồn trong khu vực có khí hoặc hơi dễ cháy.
Nhà máy hóa chất: kiểm tra mức âm thanh của máy móc trong khu vực nguy hiểm.
Khai thác dầu khí: đo tiếng ồn và phân tích âm học tại các khu vực được phân loại hazardous area.
Phòng thử nghiệm âm học: thực hiện các phép đo acoustic testing với yêu cầu về an toàn nội tại.
Environmental noise monitoring: theo dõi và đánh giá tiếng ồn trong môi trường công nghiệp.
Transfer Path Analysis: phân tích đường truyền âm thanh và rung động giữa nguồn gây ồn và vị trí nhận.
Anechoic chamber testing: kiểm tra đặc tính âm học của thiết bị trong buồng tiêu âm khi điều kiện ứng dụng yêu cầu microphone intrinsically safe.
Kiểm tra máy móc công nghiệp: đo tiếng ồn phát sinh từ động cơ, máy nén, thiết bị quay và các hệ thống cơ khí.

PCB cũng liệt kê các ứng dụng của hệ thống microphone 378B02 cho precision sound level measurements, transfer path analysis, environmental noise monitoring và thử nghiệm thiết bị trong anechoic chamber.

5. Tổng kết

EX378B02 PCB Piezotronics Vietnam là hệ thống microphone tụ điện prepolarized 1/2" kết hợp preamplifier ICP®, được phát triển đặc biệt cho các phép đo âm thanh trong môi trường nguy hiểm và khu vực có nguy cơ cháy nổ.

Sản phẩm nổi bật với độ nhạy 50 mV/Pa, dải tần 3,75 Hz – 20 kHz, dynamic range 137 dB, thiết kế Free-Field và khả năng hoạt động trong khoảng nhiệt độ -40 đến +80°C. Đặc biệt, các chứng nhận ATEX, IECEx, ETL và ANZEx giúp EX378B02 trở thành lựa chọn chuyên dụng cho các hệ thống đo âm thanh cần đáp ứng yêu cầu an toàn nội tại.
