FLP-MT-079-XXX-012-W50 Strahman VietNam

Xuất sứ: USA

Nhà cung cấp: Jon-Jul

Hãng sản xuất: Strahman Viet Nam

Liên hệ tư vấn

Mr Anh Duy

anhduy@jon-jul.com

0379574554

FLP-MT-079-XXX-012-W50 Strahman Vietnam

1. Giới thiệu sản phẩm

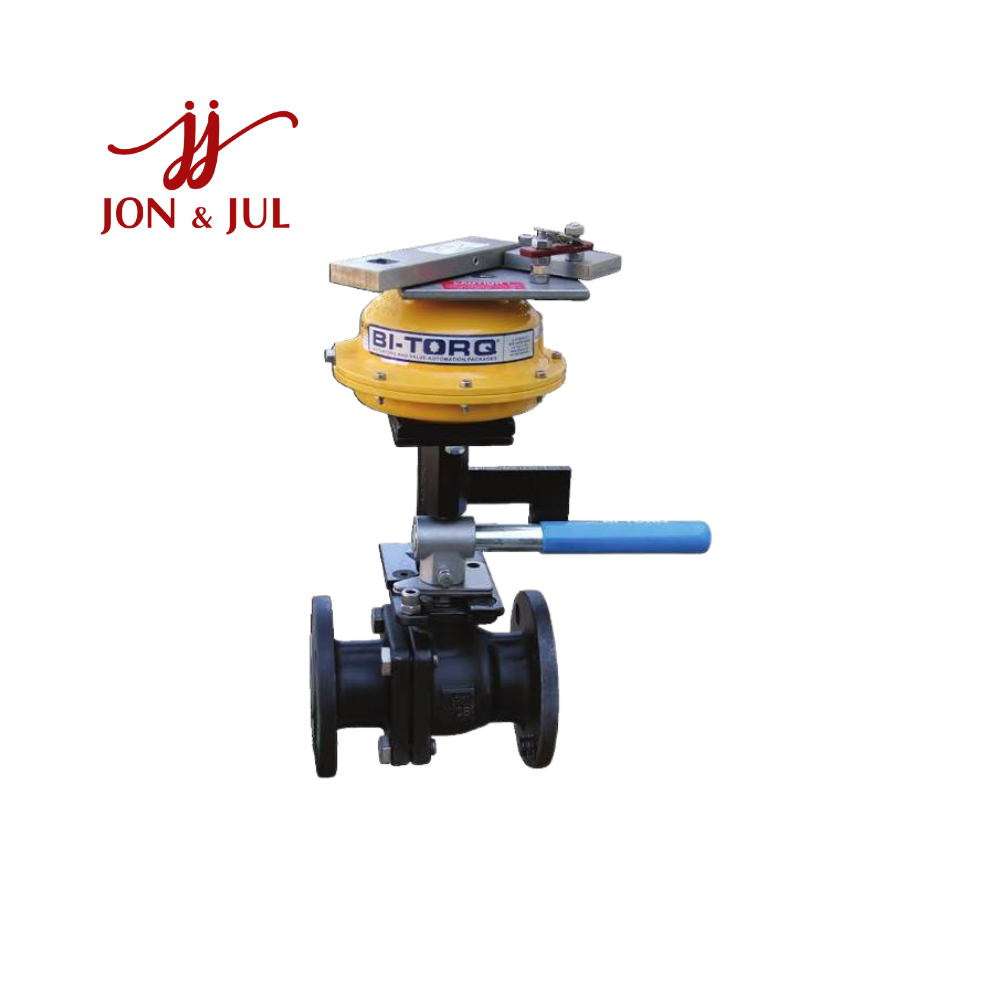

FLP-MT-079-XXX-012-W50 là cụm van bi tự ngắt nhiệt (Thermal Shut-Off Ball Valve) thuộc dòng FLP-MT của BI-TORQ Valve Automation – Strahman Group, được thiết kế để tự động đóng và cô lập đường ống khi nhiệt độ môi trường đạt đến mức tác động của fusible link.

Cụm sản phẩm kết hợp van bi Fire-Safe theo API 607, bộ truyền động cơ khí sử dụng năng lượng lò xo và liên kết nhiệt. Khi fusible link đạt đến nhiệt độ định mức, liên kết nhiệt giải phóng cơ cấu giữ lò xo, làm van chuyển sang trạng thái đóng để cô lập dòng môi chất.

Cấu hình W50 sử dụng thân van WCB/Carbon Steel, trong khi bi và ty van bằng thép không gỉ; mã 012 tương ứng kích thước van 1-1/4 inch.

2. Đặc điểm nổi bật

Van bi Fire-Safe

FLP-MT-079-XXX-012-W50 sử dụng van bi được thiết kế theo yêu cầu API 607 Fire-Safe, phù hợp với các hệ thống đường ống có yêu cầu duy trì khả năng cô lập dòng trong điều kiện cháy.

Cơ cấu tự đóng bằng fusible link

Fusible link giữ cơ cấu lò xo ở trạng thái sẵn sàng. Khi nhiệt độ đạt mức định trước, link nóng chảy và giải phóng cơ cấu lò xo để thực hiện thao tác đóng van.

Dòng FLP-MT hỗ trợ các mức nhiệt độ tác động 165°F/74°C, 212°F/100°C, 286°F/138°C và 360°F/182°C. Vì mã sản phẩm sử dụng ký hiệu XXX cho lựa chọn fusible link, nhiệt độ cụ thể cần được xác định theo cấu hình đặt hàng.

Thân van WCB/Carbon Steel

Phiên bản W50 sử dụng van bi WCB/Carbon Steel, kết hợp bi và ty bằng stainless steel. Cấu hình này phù hợp với nhiều hệ thống đường ống công nghiệp và môi chất tương thích với vật liệu van.

Kết nối mặt bích Class 150

Van có cấu hình 150# flanged ends, thuận tiện lắp đặt vào các hệ thống đường ống sử dụng tiêu chuẩn mặt bích tương ứng.

Spring pack dành cho van 1-1/4"

Theo catalogue BI-TORQ, van kích thước 1-1/4 inch sử dụng 07 spring pack; các kích thước 1-1/2" đến 2" sử dụng spring pack 08.

3. Thông số kỹ thuật

Thông số FLP-MT-079-XXX-012-W50
Thương hiệu Strahman / BI-TORQ Valve Automation
Dòng sản phẩm FLP-MT
Loại sản phẩm Thermal Shut-Off Ball Valve
Model FLP-MT-079-XXX-012-W50
Loại van Fire-Safe Ball Valve
Kích thước danh nghĩa 1-1/4 inch
Mã valve W50-012
Vật liệu thân WCB / Carbon Steel
Bi & ty van Stainless Steel
Tiêu chuẩn Fire-Safe API 607, 4th Edition
Kết nối 150# Flanged Ends
Seat RTFE
Stem seal/packing Graphoil
Spring pack 07
Actuator FL-MT thermal shut-off actuator
Fusible link FL-1-165 / FL-1-212 / FL-1-286 / FL-1-360 tùy cấu hình
Nhiệt độ tác động 74°C / 100°C / 138°C / 182°C tùy fusible link
Cơ chế hoạt động Fusible link giải phóng spring để đóng van
Chức năng Thermal shut-off / cô lập dòng khi nhiệt độ cao

Catalogue chính thức xác định mã 012 là van 1-1/4", cấu hình W50 là van WCB/SS flanged API 607 fire-safe, đồng thời quy định các lựa chọn fusible link theo nhiệt độ tác động.

Lưu ý: XXX trong mã sản phẩm không nên hiểu là một thông số cố định; đây là vị trí lựa chọn nhiệt độ fusible link theo cấu hình. Với cấu hình được các nguồn phân phối tại Việt Nam liệt kê, sản phẩm đi kèm FL-1-165 – 165°F/74°C.

4. Ứng dụng

FLP-MT-079-XXX-012-W50 được sử dụng trong các hệ thống đường ống cần khả năng tự động cô lập dòng môi chất khi xảy ra điều kiện nhiệt độ cao hoặc cháy, chẳng hạn:

  • Nhà máy dầu khí và hóa dầu: đường ống nhiên liệu, hydrocarbon và các môi chất dễ cháy.

  • Nhà máy hóa chất: hệ thống vận chuyển dung môi và chất lỏng công nghiệp.

  • Hệ thống khí công nghiệp: các tuyến đường ống cần cơ cấu thermal shut-off.

  • Bồn chứa và hệ thống cấp phát: sử dụng tại các tuyến ống dẫn nhiên liệu hoặc chất lỏng dễ cháy.

  • Hệ thống xử lý chất lỏng: các vị trí cần cô lập dòng khi xuất hiện sự cố nhiệt.

  • Khu vực có nguy cơ cháy: sử dụng van Fire-Safe kết hợp fusible link để tăng khả năng cô lập đường ống.

Dòng FLP-MT được BI-TORQ thiết kế cho các ứng dụng thermal shut-off với van bi mặt bích kích thước 1-1/4" đến 2", đặc biệt trong các hệ thống xử lý khí, chất lỏng dễ cháy, dung môi, alcohol và hóa chất nguy hiểm.

5. Tổng kết

FLP-MT-079-XXX-012-W50 Strahman Vietnam là cụm van bi tự ngắt nhiệt kết hợp van bi Fire-Safe, cơ cấu spring-loaded actuator và fusible link. Sản phẩm có kích thước 1-1/4", thân van WCB/Carbon Steel, kết nối 150# Flanged, seat RTFE và làm kín Graphoil.

Điểm đặc trưng của sản phẩm là khả năng tự động đóng van khi fusible link đạt đến nhiệt độ tác động, qua đó cô lập dòng môi chất trong điều kiện nhiệt độ cao hoặc cháy. Các lựa chọn fusible link gồm 74°C, 100°C, 138°C và 182°C, tùy cấu hình đặt hàng.
