FLP-MT-089-XXX-015-W50 Strahman VietNam

Xuất sứ: USA

Nhà cung cấp: Jon-Jul

Hãng sản xuất: Strahman Viet Nam

Liên hệ tư vấn

Mr Anh Duy

anhduy@jon-jul.com

0379574554

FLP-MT-089-XXX-015-W50 Strahman Vietnam

1. Giới thiệu sản phẩm

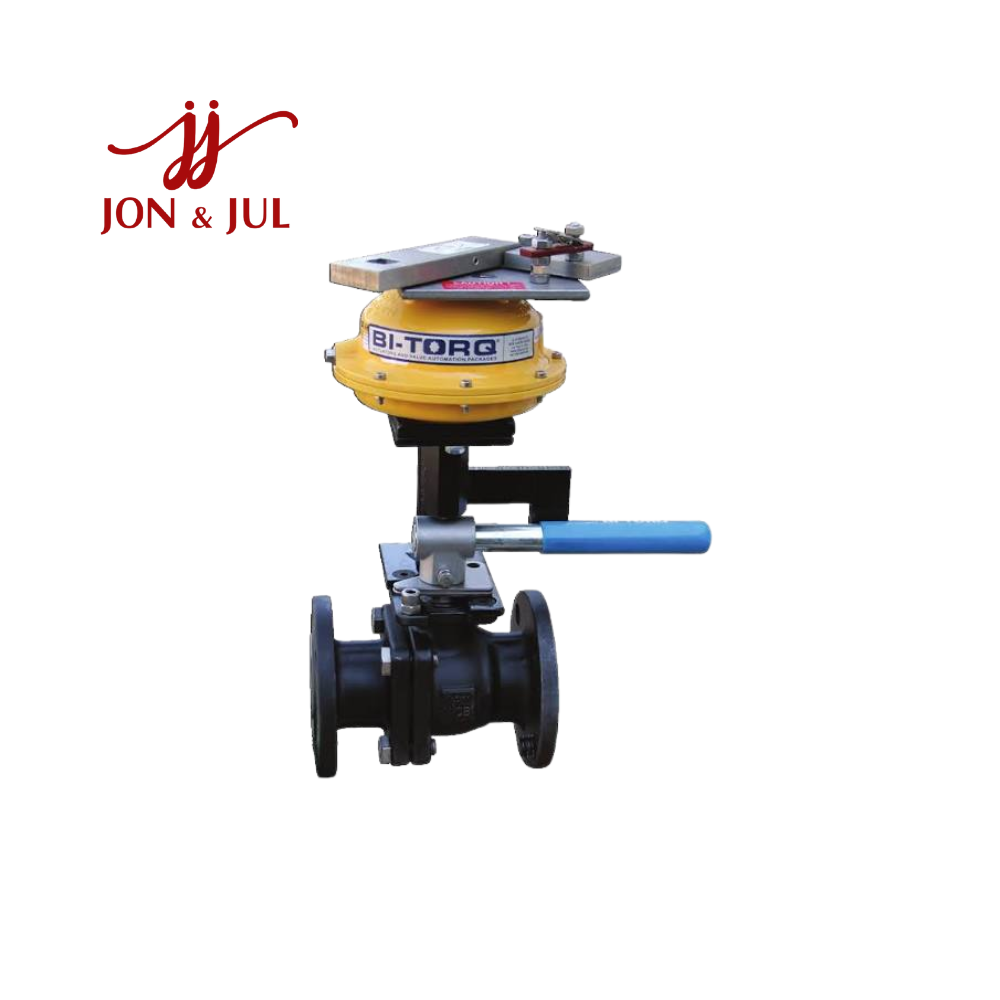

FLP-MT-089-XXX-015-W50 Strahman là cụm van bi tự ngắt nhiệt (Fusible Link Fire-Safe Ball Valve) thuộc dòng FLP-MT của BI-TORQ Valve Automation. Thiết bị được cấu tạo từ van bi công nghiệp, bộ truyền động cơ khí sử dụng lò xo và liên kết nhiệt, có chức năng tự động đóng van khi nhiệt độ đạt ngưỡng kích hoạt được lựa chọn.

Sản phẩm sử dụng van bi W50-015 kích thước 1-1/2 inch, thân bằng thép carbon WCB, bi và ty bằng thép không gỉ. Van có thiết kế full port, kết nối mặt bích ANSI Class 150 và đáp ứng yêu cầu Fire-Safe theo API 607.

Cụm thiết bị bao gồm bộ truyền động FL-MT-089-XXX-015-BV, spring pack 087-030, bộ gá lắp và cơ cấu fusible link theo cấu hình đặt hàng.

2. Đặc điểm nổi bật

  • Van bi Fire-Safe full port: Thiết kế đường dẫn dòng chảy toàn phần, phù hợp với các hệ thống đường ống công nghiệp yêu cầu khả năng cô lập dòng.

  • Thân van thép carbon WCB: Kết cấu cơ khí chắc chắn, phù hợp với nhiều ứng dụng công nghiệp khi vật liệu tương thích với môi chất.

  • Bi và ty bằng thép không gỉ: Hỗ trợ độ bền của các bộ phận chuyển động và tiếp xúc với dòng môi chất.

  • Cơ cấu tự đóng bằng lò xo: Khi fusible link giải phóng cơ cấu giữ, lực lò xo thực hiện thao tác đóng van.

  • Kết nối mặt bích Class 150: Thuận tiện lắp đặt vào hệ thống đường ống có tiêu chuẩn mặt bích tương ứng.

  • Seat PTFE: Sử dụng vật liệu PTFE tại vị trí làm kín của van.

  • Gioăng và vật liệu làm kín chuyên dụng: Cấu hình gồm gioăng xoắn thép không gỉ 304, Graphoil tại các vị trí làm kín và vòng đệm chặn hỗn hợp PTFE/thép không gỉ.

  • Bộ truyền động có chứng nhận FM: Model actuator FL-MT-089-XXX-015-BV được công bố là FM Approved. Chứng nhận này áp dụng cho bộ truyền động, không đồng nghĩa toàn bộ cụm van đã được FM phê duyệt.

3. Thông số kỹ thuật

Thông số Giá trị
Thương hiệu Strahman / BI-TORQ
Model FLP-MT-089-XXX-015-W50
Dòng sản phẩm FLP-MT
Loại thiết bị Fusible Link Fire-Safe Ball Valve
Mã van W50-015
Kích thước danh nghĩa 1-1/2 inch
Kiểu van Full Port Ball Valve
Vật liệu thân Carbon Steel / WCB
Vật liệu bi và ty Stainless Steel
Vật liệu seat PTFE
Gioăng 304 SS Spiral Wound Gasket
Vật liệu làm kín thân và ty Graphoil
Kết nối ANSI Class 150 Flanged
Tiêu chuẩn Fire-Safe API 607
Bộ truyền động FL-MT-089-XXX-015-BV
Spring pack 087-030
Bộ gá lắp BI-TORQ Carbon Steel Mounting Kit
Tấm lắp/cơ cấu kích hoạt Stainless Steel Top Plate Arming Device
Fusible link Theo lựa chọn nhiệt độ đặt hàng
Nhiệt độ kích hoạt 74°C / 100°C / 138°C / 182°C tùy fusible link
Chức năng Tự đóng van khi liên kết nhiệt tác động

Lưu ý về mã XXX: Đây là phần lựa chọn nhiệt độ của fusible link, không phải một giá trị nhiệt độ cố định. Các lựa chọn phổ biến gồm FL-1-165 (74°C), FL-1-212 (100°C), FL-1-286 (138°C) và FL-1-360 (182°C). Cấu hình thực tế cần được xác nhận trên đơn hàng hoặc nameplate.

4. Ứng dụng

FLP-MT-089-XXX-015-W50 được sử dụng trong các hệ thống đường ống công nghiệp có yêu cầu đóng van tự động khi liên kết nhiệt đạt ngưỡng tác động, bao gồm:

  • Ngành dầu khí và hóa dầu: Đường ống dẫn nhiên liệu và các môi chất tương thích với vật liệu van.

  • Nhà máy hóa chất: Các tuyến vận chuyển chất lỏng công nghiệp cần cơ cấu ngắt nhiệt.

  • Hệ thống cấp phát nhiên liệu: Các vị trí cần bổ sung cơ cấu tự đóng van khi xảy ra điều kiện nhiệt độ cao.

  • Hệ thống bồn chứa: Đường ống cấp và xả môi chất được thiết kế với chức năng cô lập nhiệt.

  • Nhà máy sản xuất công nghiệp: Các tuyến ống cần van bi Fire-Safe kết hợp bộ truyền động tự đóng.

  • Hệ thống lưu trữ và phân phối chất lỏng dễ cháy: Có thể sử dụng khi van, vật liệu và ngưỡng kích hoạt phù hợp với yêu cầu thiết kế.

Việc lựa chọn cần dựa trên loại môi chất, áp suất và nhiệt độ vận hành, tiêu chuẩn đường ống, điều kiện môi trường và yêu cầu an toàn của hệ thống.

5. Tổng kết

FLP-MT-089-XXX-015-W50 Strahman Vietnam là cụm van bi tự ngắt nhiệt có kích thước 1-1/2 inch, thân WCB, bi và ty bằng thép không gỉ, seat PTFE và kết nối mặt bích Class 150. Sản phẩm tích hợp van bi Fire-Safe theo API 607 với bộ truyền động lò xo và fusible link để thực hiện thao tác đóng van khi đạt nhiệt độ kích hoạt.

Khi lựa chọn sản phẩm, cần xác nhận nhiệt độ fusible link, khả năng tương thích với môi chất và phạm vi chứng nhận của từng cụm thiết bị.
