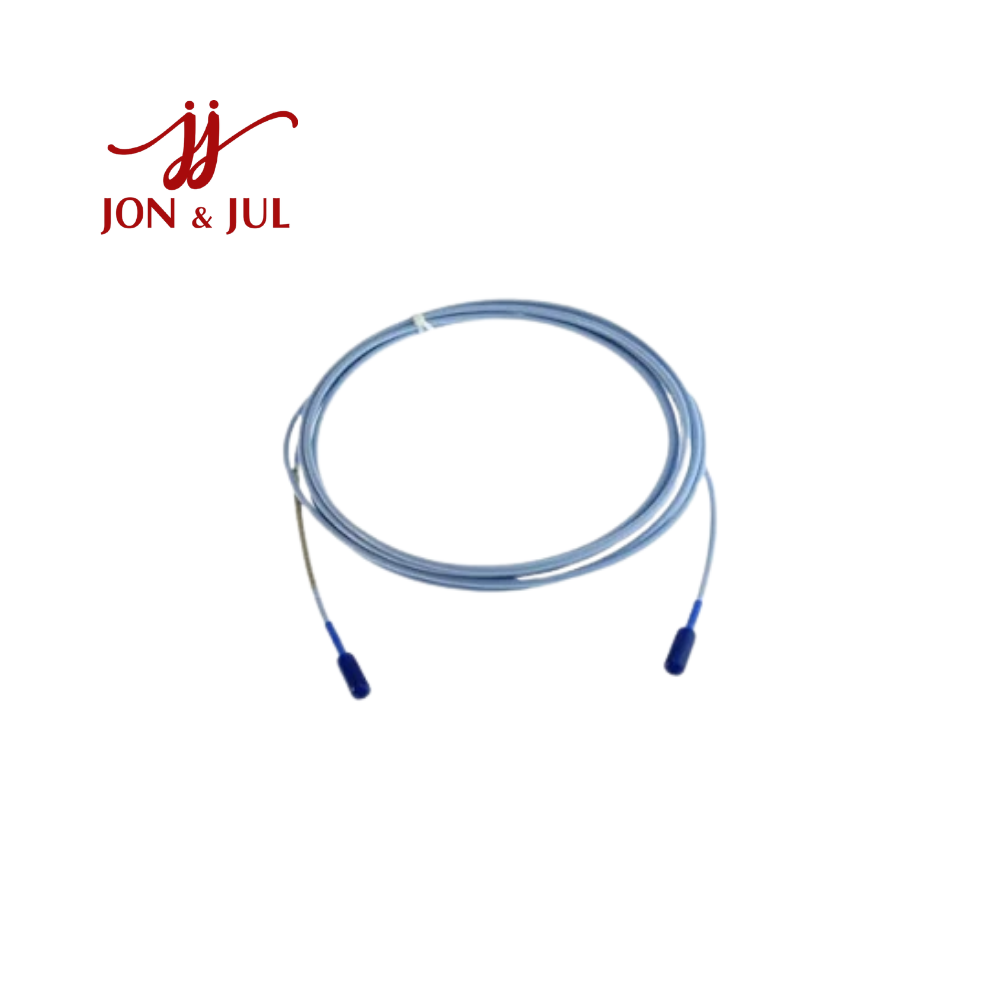

330130-040-01-00 Bently Nevada Vietnam

1. 330130-040-01-00 Bently Nevada là gì?

330130-040-01-00 là 3300 XL Standard Extension Cable của Bently Nevada, thuộc hệ thống đo 3300 XL 8 mm Proximity Transducer System.

Cáp được sử dụng để kết nối 3300 XL 8 mm Proximity Probe với 3300 XL Proximitor Sensor, truyền tín hiệu đo từ đầu dò về bộ xử lý. Trong hệ thống proximity, tín hiệu này được sử dụng để xác định các đại lượng như vị trí trục và rung động, phục vụ giám sát máy móc quay.

Mã 330130-040-01-00 được cấu hình với chiều dài 4,0 m (13,1 ft), cáp có lớp giáp bảo vệ và không yêu cầu tùy chọn chứng nhận cơ quan đặc biệt.

2. Đặc điểm nổi bật của 330130-040-01-00

Cáp nối dài cho hệ thống 3300 XL 8 mm

330130-040-01-00 được thiết kế chuyên dụng cho hệ thống 3300 XL 8 mm, tạo liên kết giữa proximity probe và Proximitor Sensor.

Cấu hình hệ thống điển hình:

3300 XL Proximity Probe → 330130-040-01-00 Extension Cable → 3300 XL Proximitor Sensor

Việc sử dụng đúng chiều dài tổng thể của probe + extension cable là yếu tố quan trọng để bảo đảm tương thích với Proximitor Sensor.

Cấu trúc cáp bọc giáp

Tùy chọn -01 trong mã sản phẩm xác định cấu hình Armored Cable. Lớp giáp giúp bảo vệ phần cáp bên trong trước các tác động cơ học trong môi trường công nghiệp.

Đầu nối ClickLoc

Cáp sử dụng hệ thống đầu nối coaxial kiểu ClickLoc, giúp tạo kết nối chắc chắn giữa các thành phần của hệ thống proximity transducer và duy trì tính ổn định của đường truyền tín hiệu.

Phù hợp môi trường công nghiệp

Dòng cáp 3300 XL có cấu trúc hướng đến các ứng dụng giám sát máy quay công nghiệp, trong đó cáp phải hoạt động cùng proximity probe và Proximitor Sensor trong điều kiện rung động và nhiệt độ cao.

3. Thông số kỹ thuật 330130-040-01-00

Thông số	Chi tiết
Thương hiệu	Bently Nevada
Part Number	330130-040-01-00
Series	3300 XL
Loại sản phẩm	Standard Extension Cable
Hệ thống	3300 XL 8 mm Proximity Transducer System
Chiều dài	4,0 m (13,1 ft)
Mã chiều dài	040
Cấu hình cáp	Armored Cable
Mã bảo vệ cáp	01
Agency Approval	00 – Not required
Đầu nối	Miniature coaxial ClickLoc
Trở kháng	75 Ω
Vật liệu cách điện	FEP đối với cáp tiêu chuẩn
Bán kính uốn tối thiểu	Khoảng 25,4 mm
Nhiệt độ cáp tiêu chuẩn	-52 đến +177 °C
Khối lượng cáp armored	Khoảng 103 g/m

Các thông số về chiều dài, cấu hình armored, đầu nối, trở kháng và giới hạn nhiệt độ được ghi nhận trong các tài liệu kỹ thuật và hồ sơ sản phẩm của dòng 3300 XL.

Giải mã mã sản phẩm

330130 – 040 – 01 – 00

330130: 3300 XL Standard Extension Cable
040: chiều dài 4,0 m
01: Armored Cable
00: không yêu cầu tùy chọn agency approval

4. Ứng dụng của 330130-040-01-00 Bently Nevada

330130-040-01-00 được sử dụng trong hệ thống đo rung động và vị trí không tiếp xúc cho các máy móc quay.

Một số ứng dụng tiêu biểu:

Steam Turbine – giám sát rung động và vị trí trục.
Gas Turbine – theo dõi tình trạng rotor.
Compressor – giám sát rung động trục và tình trạng ổ đỡ.
Pump – monitoring tình trạng máy quay.
Motor và Fan công suất lớn.
Generator và các tổ máy phát điện.
Rotating Machinery Protection System.
Hệ thống Condition Monitoring trong nhà máy điện, dầu khí và hóa dầu.

Hệ thống 3300 XL 8 mm sử dụng công nghệ eddy-current proximity để đo khoảng cách giữa đầu dò và bề mặt dẫn điện của mục tiêu, cho phép thu được cả thành phần static position và dynamic vibration.

5. Tổng kết

330130-040-01-00 Bently Nevada là cáp nối dài 3300 XL Standard Extension Cable, được cấu hình với chiều dài 4,0 m và Armored Cable, dùng để kết nối proximity probe với Proximitor Sensor trong hệ thống 3300 XL 8 mm.

Điểm đáng chú ý của mã này nằm ở cấu hình:

4,0 m + Armored Cable + 3300 XL 8 mm + ClickLoc connection

Do đó, khi thay thế cáp trong hệ thống hiện hữu, cần đối chiếu đầy đủ chiều dài tổng hệ thống, loại probe, Proximitor Sensor và cấu hình cable thay vì chỉ dựa trên mã chiều dài.

330130-040-01-00 phù hợp cho các hệ thống giám sát vibration, axial/radial position và machinery protection trên các thiết bị quay quan trọng trong công nghiệp.
