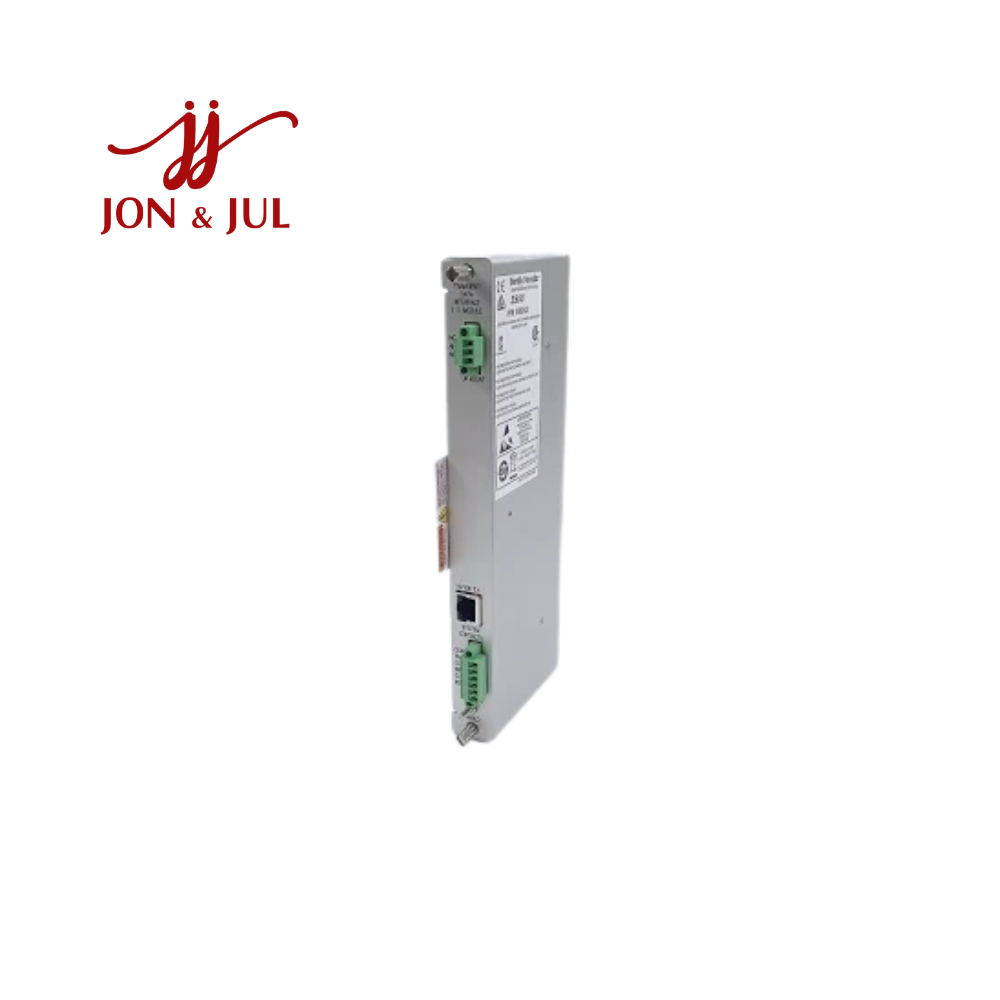

3500/22 (146031-01) Bently Nevada Vietnam

1. 3500/22 (146031-01) Bently Nevada là gì?

3500/22 (146031-01) Bently Nevada thuộc hệ thống 3500 Machinery Condition Monitoring, được sử dụng để giao tiếp dữ liệu giữa rack giám sát máy 3500 và hệ thống máy tính/ phần mềm giám sát bên ngoài.

Trong cấu hình này, 3500/22 TDI – Transient Data Interface đảm nhiệm vai trò giao diện dữ liệu của rack, cho phép cấu hình hệ thống và thu thập dữ liệu động dạng waveform/transient. Phiên bản 146031-01 là 10Base-T/100Base-TX I/O Module, cung cấp giao tiếp Ethernet đồng qua cổng RJ-45 cho 3500/22M TDI.

3500/22 TDI được Bently Nevada phát triển để kết nối trực tiếp hệ thống 3500 với System 1 Machinery Management Software, đồng thời hỗ trợ thu thập dữ liệu dạng waveform tốc độ cao trong các điều kiện như khởi động, dừng máy hoặc khi xuất hiện cảnh báo.

2. Đặc điểm nổi bật của 3500/22 (146031-01)

Giao tiếp Ethernet 10/100 Mbps

Module 146031-01 hỗ trợ giao tiếp 10Base-T/100Base-TX, tự động nhận diện tốc độ mạng và sử dụng đầu nối RJ-45. Đây là giao diện Ethernet dạng cáp đồng dành cho 3500/22M TDI.

Giao tiếp giữa rack 3500 và hệ thống máy tính

TDI đóng vai trò gateway giữa hệ thống giám sát 3500 và các hệ thống phần mềm tương thích. Bently Nevada xác định 3500/22M là thành phần trung tâm của rack 3500, phục vụ cấu hình rack và kết nối tới System 1 Machinery Condition Monitoring.

Hỗ trợ dữ liệu trạng thái và dữ liệu động

3500/22 TDI không chỉ phục vụ giao tiếp Ethernet mà còn hỗ trợ thu thập dữ liệu máy móc, bao gồm dữ liệu steady-state và waveform từ các module giám sát dòng M trong rack.

Cổng USB cấu hình phía trước

3500/22M được trang bị USB-B configuration port ở mặt trước, cho phép cấu hình hoặc truy xuất dữ liệu máy móc. Thiết kế này thuận tiện cho công tác commissioning, bảo trì và kiểm tra hệ thống tại tủ điều khiển.

Thiết kế cho hệ thống giám sát máy quan trọng

3500 System được thiết kế cho continuous online monitoring và các ứng dụng machinery protection, phù hợp với những máy quay quan trọng trong công nghiệp. Hệ thống 3500 có cấu trúc rack module và có thể tích hợp các monitor, relay, Keyphasor, I/O và TDI.

3. Thông số kỹ thuật 3500/22 (146031-01)

Thông số	Giá trị
Thương hiệu	Bently Nevada
Hệ thống	3500 Machinery Condition Monitoring
Module giao diện	3500/22 / 3500/22M TDI
Chức năng chính	Transient Data Interface
Part Number	146031-01
Loại I/O	10Base-T / 100Base-TX Ethernet
Giao diện mạng	Copper Ethernet
Đầu nối	RJ-45
Tốc độ Ethernet	10/100 Mbps, autosensing
Chuẩn mạng	IEEE 802.3
Chiều dài segment tối đa	100 m
Giao thức	BN Host / BN TDI over TCP/IP
Cổng cấu hình	USB-B trên mặt trước TDI
Nhiệt độ vận hành	-30 đến +65 °C
Nhiệt độ lưu trữ	-40 đến +85 °C
Độ ẩm	Tối đa 95% RH, không ngưng tụ
Công suất TDI	10.5 W
Vị trí I/O	Khe I/O phía sau rack 3500

Các thông số Ethernet, RJ-45, 10Base-T/100Base-TX, chiều dài tối đa 100 m và điều kiện môi trường được nêu trong tài liệu kỹ thuật của 146031-01/3500-22M.

Lưu ý về mã: 146031-01 không phải là toàn bộ module TDI 3500/22M mà là 10Base-T/100Base-TX I/O Module đi kèm TDI. Tài liệu chính hãng liệt kê riêng 146031-01 và 146031-02, trong đó 146031-02 là phiên bản 100Base-FX fiber optic I/O.

4. Ứng dụng của 3500/22 (146031-01) Bently Nevada

3500/22 TDI cùng module 146031-01 được sử dụng trong các hệ thống giám sát tình trạng và bảo vệ máy quay, đặc biệt là các thiết bị có yêu cầu giám sát liên tục:

Turbine hơi và turbine khí
Turbine thủy điện
Compressor
Generator
Pump
Motor công suất lớn
Máy quay trong nhà máy điện
Nhà máy dầu khí và hóa dầu
Nhà máy lọc dầu
Các hệ thống rotating machinery quan trọng

Trong cấu trúc 3500, TDI kết nối với các monitor tương thích để thu thập dữ liệu máy và truyền tới hệ thống quản lý/giám sát. Bently Nevada đặc biệt định vị 3500 System cho các ứng dụng machinery protection và continuous online monitoring theo kiến trúc rack.

5. Tổng kết

3500/22 (146031-01) Bently Nevada là cấu hình giao diện dữ liệu thuộc hệ thống 3500 Machinery Condition Monitoring, trong đó 3500/22M TDI đảm nhiệm giao tiếp và quản lý dữ liệu của rack, còn 146031-01 cung cấp kết nối 10Base-T/100Base-TX Ethernet thông qua RJ-45.

Thiết bị đặc biệt phù hợp với các hệ thống cần truyền dữ liệu giám sát máy quay tới hệ thống máy tính và phần mềm System 1, đồng thời hỗ trợ thu thập dữ liệu động phục vụ phân tích tình trạng thiết bị.

Với kiến trúc module của dòng 3500, 3500/22 TDI có thể phối hợp với các module monitor, relay, Keyphasor và I/O khác để hình thành một hệ thống giám sát và bảo vệ máy móc trực tuyến hoàn chỉnh.
